良好的電壓調節和合理的功率因數校正

2020-08-26 11:38:31

商業建筑案例

功率因數校正和電壓調節密切相關。在許多情況下，所需的電壓調節成本很高。在許多情況下，較大或平行的導體以減少負載下的電壓降是正確的解決方案。

良好的電壓調節和合理的功率因數校正

但是，由于以下四個原因，功率因數校正也可能是合理的：

1.提高電壓

2.為了降低電能成本，當電使用率隨計量點的功率因數變化時

3.減少導體的能量損失

4.僅將變壓器，開關，過電流設備，總線和導體的全部容量用于有功功率，從而降低了資本投資和年度成本

電壓調節

良好的電壓調節目標是控制系統的電壓，以使其在所有設計負載下都保持在實用且安全的電壓容限范圍內。任何使用設備上的電壓均應在設備保證的工作范圍內。

注：電線或電纜的類型和尺寸，走線槽的類型，變壓器和電纜的電抗，電動機啟動裝置的選擇，電路設計，功率因數校正以及負載的方式和程度都會影響電壓調節。

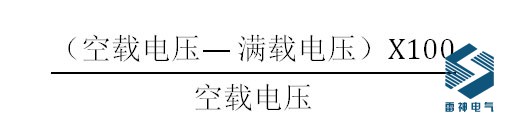

用百分比表示的任何電路的電壓調節為：

調壓公式

當通過導體尺寸，電路設計或其他方式控制電壓降不經濟時，可能需要穩壓器。從單個電子設備到整個實驗室或百貨商店的設備，多種類型的電壓調節器（自動或手動）可用于所有類型和大小的負載。

注：電力公司經常在其配電系統饋線中使用調壓器，除了與電子設備一起使用外，在商業建筑中幾乎不需要調壓器。

通常，大型商業建筑中的電力和光分配系統可以在不使用大型調壓器的情況下經濟而適當?shù)卦O(shè)計。

功率因數校正

如果要在商業建筑中安裝的負載類型導致功率因數較差，則應進行評估以確定是否有理由安裝電容器，以使其保持在電力公司指定的功率因數范圍內，以便避免罰款或減少電費。

注：添加電容器時應小心，以確保在基頻或諧波頻率下不存在諧振條件。如果使用SCR驅動器，則尤其如此。

當要安裝大型機器（如鼓風機，制冷或空氣壓縮機）時，應進行研究以確定安裝同步電動機并將其用于功率因數校正是否經濟。

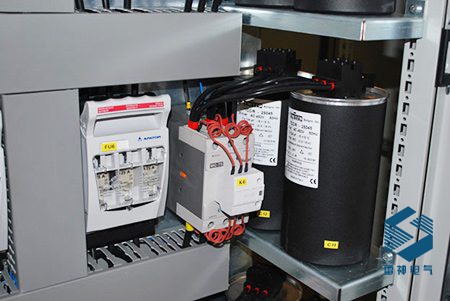

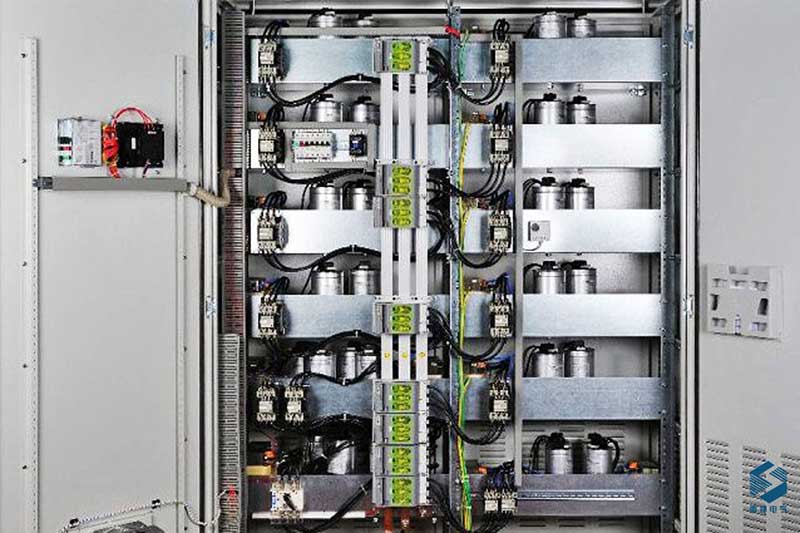

低壓開關柜中的電容器組

同步電動機及其控制器的成本應與鼠籠電動機的成本進行比較，鼠籠電動機的控制較為簡單，并帶有單獨的靜態電容器。

更好地利用電機

發電機和變壓器根據的尺寸視在功率S。在相同的有功功率P下，要輸送的無功功率Q越小，視在功率越小。

注：因此，通過改善設備的功率因數，可以將這些機器的尺寸定為較低的視在功率，但仍提供相同的有功功率。

減少損失

電導體的功率損耗取決于導體本身的電阻以及流過導體的電流的平方。

由于在相同的發射有功功率值下，cosφ越高，電流越低，因此得出結論，當功率因數升高時，在進行了功率因數校正的點的供電側的導體中的損耗出會減少。
